산업용 자재를 취급하려면 자기 물리학에 대한 기본적인 이해 이상이 필요합니다. 현대 제조 시설에는 실제적인 고용량 솔루션이 필요합니다. 철강 제조, 광업, 조선과 같은 중공업은 매일 지속적이고 큰 위험에 직면해 있습니다. 기계적 리깅 시간을 최소화하는 동시에 운전자 안전과 하중 안정성을 적극적으로 극대화해야 합니다. 수톤에 달하는 철판이나 불규칙한 고철을 운반할 때는 느리고 시대에 뒤떨어진 리프팅 방법에 의존할 수 없습니다.
리프팅 전자석 의 내부 메커니즘을 이해하는 것은 장비 선택에 직접적인 영향을 미칩니다. 이는 또한 전반적인 안전 규정 준수와 운영 효율성을 결정합니다. 자속이 다양한 강철 합금과 어떻게 상호 작용하는지 정확히 알면 치명적인 부하 강하를 방지할 수 있습니다. 이러한 핵심 원칙을 숙지하면 위험하고 노동 집약적인 작업 흐름을 능률적이고 자동화된 프로세스로 전환할 수 있습니다. 우리는 이러한 강력한 장치가 극한의 산업 조건에서 어떻게 작동하는지 탐구할 것입니다. 기술 사양을 평가하고, 환경 위험을 완화하고, 시설에 적합한 자기 처리 기술을 자신 있게 선택하는 방법을 배우게 됩니다.
산업용 리프팅 전자석은 내부 구리/알루미늄 코일을 통해 흐르는 직류(DC)에 의존하여 깊은 자속을 생성하므로 고정을 유지하려면 지속적인 전력이 필요합니다.
전자 영구 자석(EPM)은 자기 상태를 전환하는 데에만 전기를 사용하여 전력 손실 시 본질적인 안전 장치를 제공하는 대안을 제공합니다.
안전 사용 하중(SWL)은 절대적인 것이 아닙니다. 리프팅 용량은 재료 두께, 표면 상태(공극) 및 작동 온도에 따라 크게 좌우됩니다.
안전 프레임워크(예: HSE, OSHA)를 준수하려면 통합 안전 장치, 가변 안전 계수(일반적으로 2:1~3:1) 및 엄격한 부하 테스트가 필요합니다.
산업용 자기 리프팅을 충분히 이해하려면 견고한 하우징 내부를 살펴봐야 합니다. 이 장치의 구조 설계는 극도의 내구성과 집중된 자력을 우선시합니다. 견고한 외부 강철 케이스는 주조 공장 및 고철 처리장에서 흔히 발생하는 잔인한 충격으로부터 섬세한 내부 구성 요소를 보호합니다. 더 중요한 것은 이 케이스가 자기 회로의 중요한 부분으로 작용하여 자기장이 페이로드를 향해 아래쪽으로 전달되도록 돕는다는 것입니다.
내부 아키텍처는 함께 작동하는 몇 가지 중요한 구성 요소로 구성됩니다.
외부 강철 케이스: 충격에 강한 보호 기능을 제공하고 기본 자속 복귀 경로 역할을 합니다.
와이어 코일: 단단히 감긴 구리 또는 알루미늄 코일이 케이스 내부에 있습니다. 구리는 우수한 전기 전도성을 제공하는 반면, 알루미늄은 자석의 전체 무게를 줄여줍니다.
중앙 강철 코어: 이 견고한 중앙 극은 자기장의 주요 방출 지점 역할을 합니다.
절연 및 포팅 화합물: 산업용 등급 수지가 코일을 캡슐화하여 습기 유입을 방지하고 기계적 충격으로부터 보호합니다.
제어 시스템이 내부 코일에 직류(DC) 전류를 인가하면 전기는 원형 패턴으로 흐른다. 이 움직임은 거대하고 집중된 자기장을 생성합니다. 이 자기장의 강도는 코일 회전 수와 전류 전류량에 직접적으로 의존합니다. 단순한 영구 자석과 달리 견고한 리프팅 전자석은 방향성이 높은 힘을 방출합니다. 시스템은 자속을 강자성 페이로드에 집중시킵니다.
강철 페이로드가 자석과 상호 작용할 때 마법이 일어납니다. 부하 자체가 시스템의 최종 브리지가 됩니다. 중앙 극과 외부 케이싱 사이의 자기 회로를 완성합니다. 이 순간, 강철 블록이나 고철은 말 그대로 자석 자체의 연장선으로 변형됩니다. 우리는 단순한 표면 접착이 아닌 깊은 플럭스 침투를 위한 산업 장치를 설계합니다. 깊은 침투로 인해 자기장이 두꺼운 강철 슬래브의 전체 두께를 붙잡을 수 있습니다. 시스템이 표면만 잡는 경우 거대한 블록의 기본 무게로 인해 들어 올리는 동안 강철 자체의 구조적 무결성이 찢어질 수 있습니다.

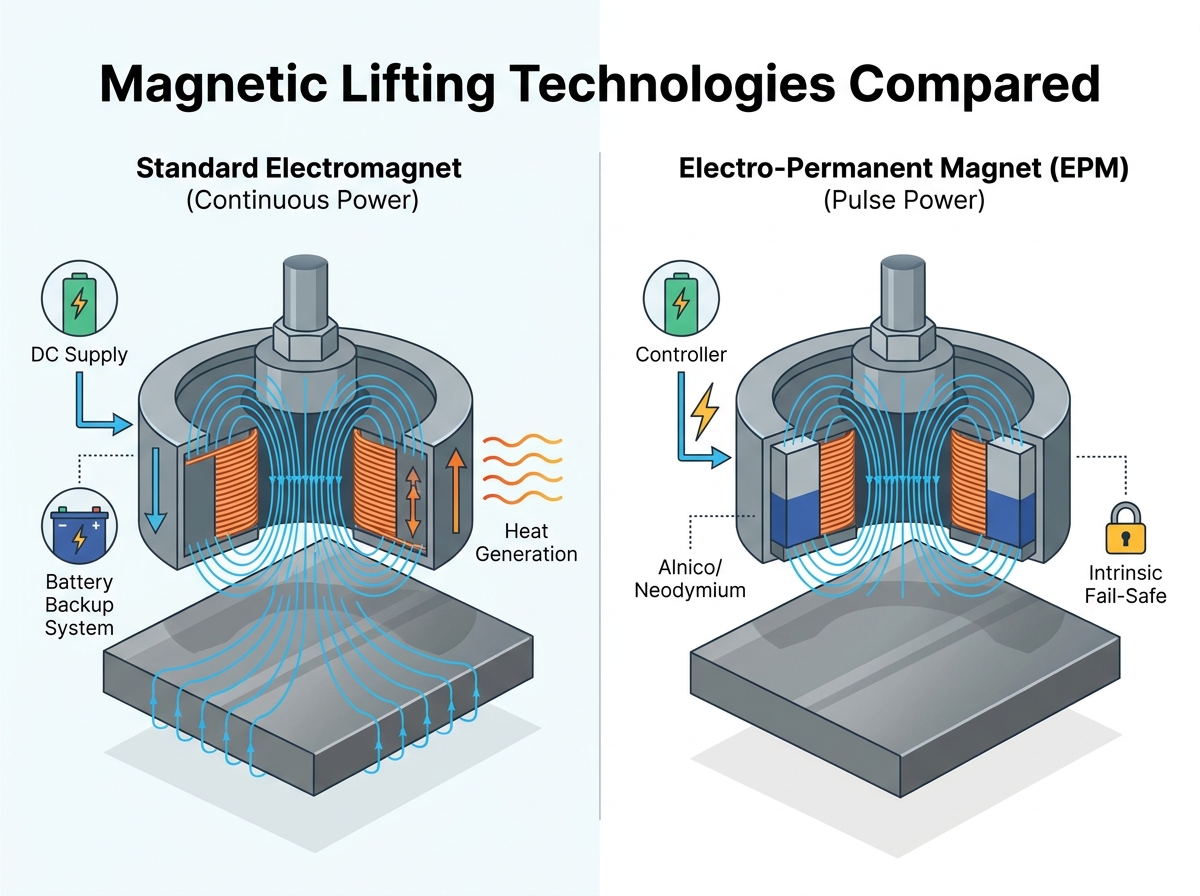

표준 전기 모델과 전기 영구 모델(EPM) 중에서 선택하는 것은 중요한 엔지니어링 결정을 의미합니다. 이 두 기술은 완전히 다른 기계적 패러다임에서 리프팅 프로세스에 접근합니다. 작동 전력의 차이를 이해하면 장비를 생산 라인의 특정 요구 사항에 맞추는 데 도움이 됩니다.
표준 장치에는 자기 유지를 유지하기 위해 지속적인 전류가 필요합니다. 부하가 공중에 매달려 있는 한, 전기는 코일을 통해 흘러야 합니다. 이러한 지속적인 작동은 높은 듀티 사이클 동안 상당한 열을 발생시킵니다. 구리 또는 알루미늄 코일이 가열되면 전기 저항이 증가합니다. 저항이 증가하면 전류가 감소하여 전체 리프팅 용량이 일시적으로 감소합니다. 엔지니어들은 이 현상을 열적 저하라고 부릅니다. 운영자는 과도한 열 축적을 방지하기 위해 듀티 사이클을 주의 깊게 모니터링해야 합니다.
반대로 EPM(전자 영구 자석)은 밀리초 동안만 지속되는 짧고 강렬한 전기 펄스를 사용하여 작동합니다. EPM 내부에는 일반적으로 안정적인 네오디뮴 자석과 전환 가능한 알니코 자석이 결합된 이중 영구 자석 세트가 있습니다. 전기 펄스는 단순히 알니코 자석의 극성을 반전시킵니다. 극성이 정렬되면 자기장이 부하 바깥쪽으로 돌출됩니다. 그들이 반대할 때 필드는 강철 케이스 내에 완전히 포함되어 하중을 방출합니다. EPM은 실제 리프트 중에 전력이 필요하지 않습니다. 완전히 시원하게 유지되어 열적 저하를 완전히 제거합니다.
이러한 전력 차이는 안전 프로토콜에 큰 영향을 미칩니다. 표준 전자석에는 강력한 배터리 백업 시스템이 절대적으로 필요합니다. 주 시설의 전력이 차단되면 치명적인 부하 저하를 방지하기 위해 배터리가 즉시 그 역할을 대신해야 합니다. EPM은 본질적인 기계적 안전성을 가지고 있습니다. 들어올리는 동안 영구 자석 재료에 의존하기 때문에 전체 정전이 홀드에 영향을 미치지 않습니다. 부하는 전원이 다시 들어오고 작업자가 의도적으로 장치의 펄스를 끌 때까지 안전하게 연결된 상태를 유지합니다.
특징 | 표준 전자석 | 전자영구자석(EPM) |
|---|---|---|
전력 요구 사항 | 리프트 중 지속적인 전력 | 밀리초 펄스만 켜기/끄기 |
발열 | 높음(열 저하에 취약함) | 없음(연속 리프트 중에도 시원함을 유지함) |
오류 방지 메커니즘 | 외부 배터리 백업 시스템 필요 | 본질 안전(정전 시 부하 유지) |
주요 애플리케이션 | 스크랩 분류, 대량 자재 처리 | 정밀 자동화, 머신 텐딩 |
표준 모델은 일반적으로 자재가 느슨하고 불규칙한 지속적이고 공격적인 스크랩 야드 분류를 위한 보다 비용 효율적인 솔루션을 제공합니다. EPM은 고정밀 환경에서 탁월합니다. CNC 머신 텐딩, 자동화된 절단 테이블 및 매우 안전한 저열 작동이 필요한 상황에서 선호할 것입니다.
작고 조밀한 강철 블록을 들어올리는 것은 상대적으로 간단한 엔지니어링 과제를 제시합니다. 그러나 대형 재료를 이동하면 복잡한 물리적 역학이 발생합니다. 조선소에서 사용되는 30미터 길이의 유연한 철판과 같은 극한 하중을 다룰 때에는 대형 자석 하나가 필연적으로 파손될 수 있습니다. 긴 강철판은 지지되지 않는 끝 부분에서 자체 무게로 인해 처집니다. 이러한 처짐은 위험한 "박리 효과"를 생성합니다. 구부러진 강철은 지레 막대처럼 작용하여 전체 하중이 분리될 때까지 가장자리에서 안쪽으로 자기 회로를 점차적으로 차단합니다.
재료 휘어짐 및 벗겨짐을 방지하기 위해 엔지니어는 다중 자석 스프레더 빔을 사용합니다. 스프레더 빔은 하중의 길이를 따라 전략적으로 배치된 여러 개의 작은 자기 모듈에 리프팅 힘을 분산시킵니다. 이 설정은 강판을 완벽하게 견고하고 수평으로 유지합니다. 동기화된 자석은 통합 배열로 작동하여 막대한 톤수를 안전하게 분산시킵니다.
적절한 크레인과 호이스트 통합은 대규모 시설 내에서 자기 시스템이 얼마나 원활하게 기능하는지를 나타냅니다. 운영자는 일반적으로 용 전기 시스템을 제어합니다 . 오버헤드 갠트리 크레인 캐빈 또는 무선 벨리박스 송신기에서 직접 고도로 자동화된 환경의 경우 엔지니어는 자석의 제어판을 로봇 팔의 프로그래밍 가능 논리 컨트롤러(PLC)에 직접 통합합니다. 이러한 통합을 통해 생산 라인은 센서 피드백을 기반으로 리프팅 모듈에 자동으로 전원을 공급하거나 차단하여 작업자를 위험 구역에서 완전히 제거할 수 있습니다. 리프팅 전자석
듀티 사이클 고려 사항은 크레인 통합에서 큰 역할을 합니다. 제조업체는 10분 범위 내 최대 작동 시간을 기준으로 전자석을 평가합니다. 예를 들어, 50% 듀티 사이클은 자석이 5분 동안 전원이 공급된 상태를 유지한 후 필수 5분 냉각 기간이 뒤따를 수 있음을 의미합니다. 분주한 자동화 생산 라인에서 지속적인 작업을 수행하려면 장비의 정격 듀티 사이클을 시설의 처리량과 일치시켜야 합니다. 50% 듀티 사이클 자석을 80% 동안 실행하면 심각한 과열이 발생합니다. 과열은 치명적인 자속 손실로 이어져 장비를 불안전하게 만들고 예기치 않게 부하를 떨어뜨리기 쉽습니다.
산업용 리프팅은 본질적으로 엄청난 위험을 수반합니다. 규제 기관은 엄격한 안전 렌즈를 통해 자기 리프팅 장치를 검토합니다. HSE(Health and Safety Executive) 및 OSHA와 같은 조직에서 확립한 프레임워크는 엄격한 운영 프로토콜을 요구합니다. 가장 중요한 지시문은 드롭 존과 관련이 있습니다. 작업자는 리프팅 경로 아래와 인접한 영역을 물리적으로 청소해야 합니다. 안전 장치가 설치되어 있는지 여부에 관계없이 어떤 직원도 자석으로 매달린 하중 아래로 걸어가서는 안 됩니다. 낙하 구역에서 사람을 분리하는 것이 궁극적인 위험 완화 전략입니다.
공개된 장비의 SWL(안전 작업 부하)을 이해하는 것은 첫 번째 단계일 뿐입니다. 가혹한 환경 현실에 따라 이 용량의 등급을 적극적으로 낮추어야 합니다. 공장 테스트는 두껍고 편평하며 가공된 저탄소강을 사용하여 완벽한 조건에서 수행됩니다. 귀하의 시설에서는 불완전한 자재를 취급할 가능성이 높습니다.
에어 갭: 자석 표면과 강철 사이의 비자성 공간은 유지력을 크게 감소시킵니다. 녹, 흑피, 중공업 페인트, 고르지 못한 표면 질감으로 인해 작은 공극이 생성됩니다. 1mm의 에어 갭이라도 자성 침투력을 기하급수적으로 저하시켜 리프팅 용량을 최대 50%까지 줄일 수 있습니다.
재료 구성: 자속은 저탄소 강철을 좋아합니다. 이 재료에서는 정격 용량의 100%를 달성합니다. 고합금강, 주철, 니켈 함량이 높은 소재는 자력선에 저항합니다. 주철을 들어 올리려면 자석 용량을 거의 절반으로 줄여야 하는 경우가 많습니다.
두께 제한: 자기장은 회로를 완성하기 위해 금속 내에 물리적 공간이 필요합니다. 자석의 지정된 최소 두께 아래로 떨어지는 얇은 금속 시트를 들어 올리려고 하면 자속이 재료를 통해 바로 '흘러나옵니다'. 필드는 얇은 강철을 완전히 포화시킬 수 없으므로 위험할 정도로 약한 고정을 초래합니다.
이러한 변수에 대처하기 위해 제조업체는 안전 요소를 장비에 직접 구축합니다. 표준 산업 안전 계수는 일반적으로 2:1에서 3:1 사이입니다. 3:1 분리 제한은 2,000kg을 들어올릴 수 있는 정격 자석을 이상적인 강철 블록에서 분리하려면 실제로 6,000kg의 무차별적인 힘이 필요하다는 것을 의미합니다. 이러한 엔지니어링 마진을 운영 능력으로 취급해서는 안 됩니다. 이는 예측할 수 없는 공극, 사소한 재료 불순물 및 크레인 이동으로 인한 갑작스러운 동적 충격을 흡수하기 위해서만 존재합니다.
이상적인 자기 리프팅 시스템을 확보하려면 고유한 생산 환경에 대한 체계적인 평가가 필요합니다. 추측은 필연적으로 위험한 과소 지정 또는 낭비적인 과잉 엔지니어링으로 이어집니다. 제조업체와 상담하기 전에 작업 흐름의 정확한 매개변수를 정의해야 합니다.
포괄적인 페이로드 프로파일링으로 시작하세요. 공급업체 평가를 위해서는 정확한 데이터 포인트가 필요합니다. 들어 올리려는 절대 최대 무게를 결정하십시오. 마찬가지로 중요한 것은 얇은 시트가 특정 폴 디자인을 결정하므로 취급하는 재료의 최소 두께를 정의하는 것입니다. 단일 자석 또는 다중 모듈 스프레더 빔이 필요한지 결정하려면 하중의 최대 길이와 너비를 측정하십시오. 마지막으로, 귀하가 처리하는 특정 재료 등급을 목록화하십시오. 탄소강과 주철을 혼합하면 장비 요구 사항이 크게 변경됩니다.
다음으로 작업 공간에 대한 철저한 환경 평가를 수행하십시오. 자석은 주변 환경에 따라 다르게 행동합니다. 주변 온도가 높으면 리프팅 용량에 심각한 영향을 미칩니다. 강철이 퀴리 온도에 도달하면 모든 자기 특성을 잃습니다. 적당히 높은 열이라도 내부 코일 효율을 저하시킵니다. 주조 또는 단조 시설에서 작업하는 경우 열 차폐 및 고급 절연 등급을 갖춘 특수 고온 모델이 필요합니다. 공기 중의 미립자는 또 다른 위협을 야기합니다. 채광 및 스크랩 작업에서는 표준 폴 슈즈를 마모시킬 수 있는 연마성 먼지가 생성됩니다. 마지막으로 전력망 안정성을 평가하십시오. 빈번한 전압 강하는 표준 전기 장치를 손상시키므로 EPM은 전기가 불안정한 지역에서 훨씬 안전한 대안이 됩니다.
앞으로 나아가려면 체계적인 접근이 필요합니다. 현장 재료 테스트를 수행하는 것이 좋습니다. 물리적 분리 테스트를 위해 가장 어려운 하중의 스크랩 샘플을 제조업체에 보냅니다. 길거나 불편한 하중에 맞게 특별히 맞춤화된 맞춤형 스프레더 빔 어레이를 설계하려면 엔지니어링 팀과 직접 상담하세요. 적절한 사양을 갖추려면 시간이 걸리지만 산업 요구 사항에 완벽하게 맞는 리프팅 솔루션을 보장합니다.
전통적인 기계식 리깅에서 고급 자기 리프팅으로의 산업 전환은 운영 효율성의 엄청난 도약을 의미합니다. 무거운 체인, 슬링 및 수동 후크를 제거함으로써 시설에서는 자재 처리 주기를 극적으로 가속화하는 동시에 작업자의 피로를 크게 줄일 수 있습니다. 우리가 살펴본 바와 같이 리프팅 전자석은 복잡한 내부 물리학에 의존하여 전기 에너지를 막대한 탑재량을 이동할 수 있는 집중된 유지력으로 변환합니다.
그러나 성공적인 배포는 특정 기술을 정확한 재료 프로필에 일치시키는 데 전적으로 달려 있습니다. 표준 전자석은 대량 취급을 위한 원시 연속 전력을 제공하는 반면, 전자 영구 자석은 자동화된 프로세스를 위한 본질적인 안전성과 정밀도를 제공합니다. 진정한 안전 규정 준수를 유지하려면 재료 두께, 표면 공극 및 작업 공간의 고유한 환경 위험을 지속적으로 고려해야 합니다.
시설 현대화의 다음 단계를 밟아보세요. 정확한 부하 프로필, 온도 조건 및 전력 성능을 주의 깊게 문서화하십시오. 이 데이터를 사용하여 자격을 갖춘 엔지니어링 상담을 시작하고 안전성, 신뢰성 및 최고의 산업 성능을 보장하는 자기 처리 시스템을 선택하십시오.
A: 표준 전기 리프팅 자석은 통합 배터리 백업 시스템이 장착되어 있지 않으면 즉시 부하를 떨어뜨립니다. 이러한 백업은 일반적으로 자재를 안전하게 낮추기 위해 15~20분의 비상 전력을 제공합니다. 반대로 EPM(전자 영구 자석)은 본질적인 안전 장치 기능을 갖추고 있습니다. 영구 자성 재료를 사용하여 하중을 유지하며 리프트 중에 전기가 필요하지 않습니다. 정전은 EPM에 영향을 주지 않습니다.
A: 네, 물론 가능합니다. 엔지니어들은 자석의 폴 슈를 맞춤 제작하여 부하의 윤곽과 완벽하게 일치합니다. 파이프, 구조용 강철 또는 코일형 자재를 취급하기 위해 제조업체는 특수 V 블록 또는 계단형 폴 프로파일을 설계합니다. 이러한 맞춤형 모양은 표면 접촉을 극대화하여 위험한 공극을 제거하고 불규칙한 품목에 대한 견고한 자기 그립을 보장합니다.
A: 높은 열은 두 가지 방식으로 자기 성능을 저하시킵니다. 첫째, 뜨거운 물질은 퀴리점에 접근하여 물리적으로 강자성을 잃습니다. 둘째, 열은 자석 내부 코일 내의 전기 저항을 증가시켜 리프팅 파워를 일시적으로 감소시킵니다. 뜨거운 빌렛을 리프팅하는 주조소에는 열 편향판과 고급 내부 수지 절연을 특징으로 하는 특별히 설계된 고온 자석이 필요합니다.
A: 여러 가지 요인으로 인해 이 문제가 발생합니다. 가장 일반적인 원인은 두꺼운 녹, 밀 스케일 또는 고르지 않은 표면으로 인해 생성된 공극입니다. 재료 두께가 충분하지 않으면 문제가 발생합니다. 강철이 너무 얇으면 자속이 잡아당기지 않고 빠져나갑니다. 또한 입력 전압을 확인하십시오. 저전력 공급은 코일을 통해 흐르는 전류를 직접적으로 감소시켜 자기장을 약화시킵니다.
