중공업 자재 취급은 종종 심각한 병목 현상과 운영 지연으로 어려움을 겪습니다. 강판, 고철 또는 무거운 코일을 이동하는 시설에서는 역사적으로 느리고 노동 집약적인 기계적 리깅에 의존했습니다. 작업자는 슬링, 체인 및 후크를 사용하여 하중을 고정합니다. 이러한 오래된 방법은 심각한 안전 위험을 초래하고 완성된 재료에 원치 않는 표면 손상을 일으키는 경우가 많습니다. 현대 운영에서는 최적의 처리량을 유지하기 위해 더 빠르고 안전한 대안이 필요합니다.
리프팅 전자석은 번거로운 기계적 부착물을 직접적이고 제어 가능한 자기력으로 대체하여 이 문제를 해결합니다. 이 업그레이드를 통해 전체 시설에서 신속하고 자동화된 원격 제어 자재 처리가 가능해졌습니다.
이 기사에서는 전자기 리프팅 기술을 구동하는 물리적 메커니즘을 배우게 됩니다. 산업적 응용, 장점, 운영상의 한계를 객관적으로 평가하겠습니다. 마지막으로, 로드 지오메트리, 규정 준수 표준 및 특정 시설 요구 사항을 기반으로 올바른 장비를 지정하는 데 도움이 되는 실용적인 프레임워크를 제공합니다.
리프팅 전자석은 제어 가능한 임시 자기장을 생성하기 위해 철 코어 주위의 코일 와이어를 통과하는 직접 전류에 의존합니다.
영구 자석과 달리 전자석을 사용하면 작업자가 자력을 조정할 수 있으므로 다양한 하중을 처리하거나 특정 양의 스크랩/판을 떨어뜨리는 데 이상적입니다.
올바른 리프팅 전자석을 선택하려면 재료 두께, 표면 상태(공극) 및 작동 온도와 같은 변수에 대한 안전 작업 하중(SWL)을 계산해야 합니다.
안전 규정 준수(예: ASME B30.20)에서는 갑작스러운 정전 시 치명적인 부하 강하를 방지하기 위해 배터리 백업 시스템을 포함하도록 요구합니다.

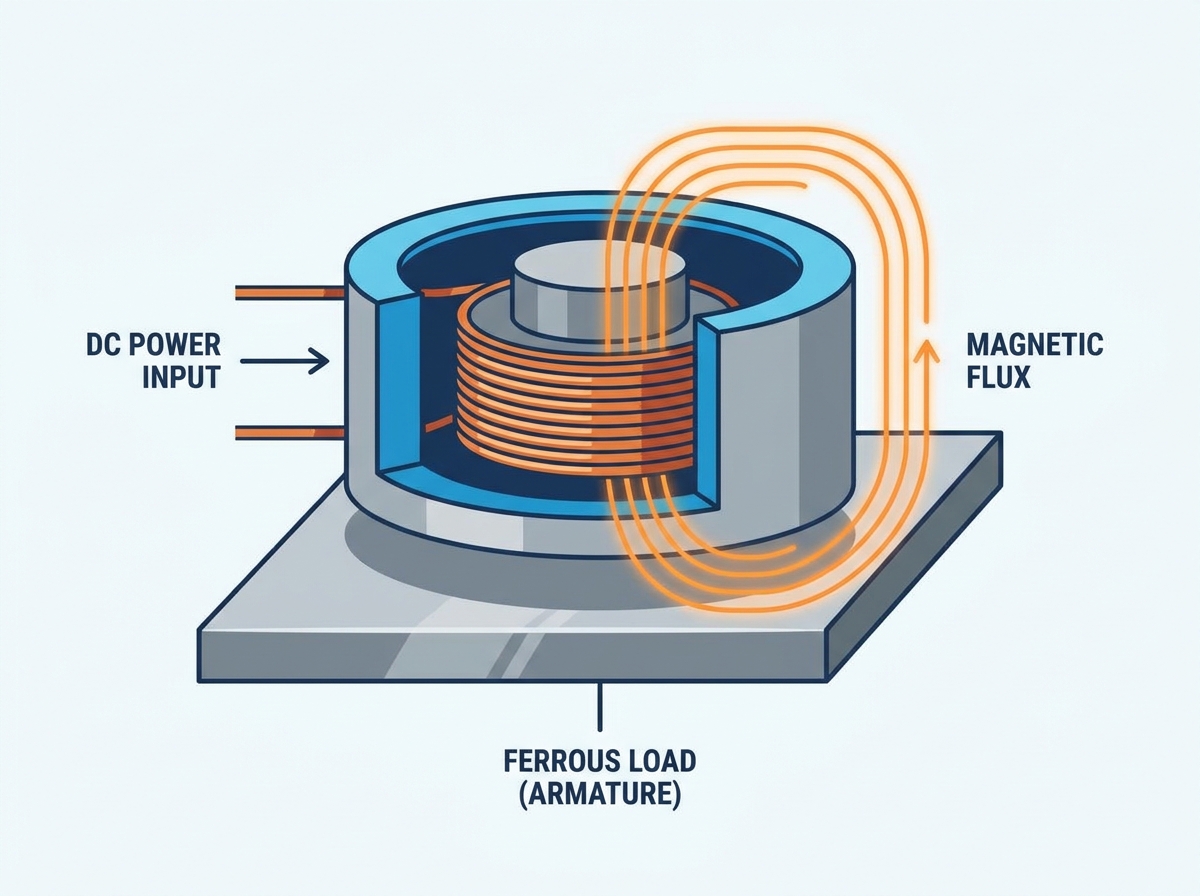

전자기학은 전기와 자기 사이의 근본적인 관계에 의존합니다. 직류(DC)는 구리나 알루미늄으로 만들어진 전도성 코일을 통해 흐릅니다. 이 전기 흐름은 고도로 집중된 자기장을 생성합니다. 제조업체는 이러한 전도성 코일을 철심 주위에 단단히 감쌉니다. 튼튼한 저탄소 강철 케이스가 내부 구성 요소를 둘러싸고 있습니다. 저탄소강은 투자율이 우수합니다. 이는 들어 올리려는 재료를 향해 자속을 아래쪽으로 효과적으로 전달하고 지시합니다. 이 자속의 강도는 코일 회전 수와 적용된 전류량에 직접적으로 의존합니다.
자기장은 자연스럽게 닫힌 루프를 찾습니다. 리프팅 장치는 이 자기장의 소스 역할을 합니다. 그러나 시스템은 철 물체와 접촉할 때까지 불완전한 상태로 유지됩니다. 강철 부하는 이 물리적 방정식에서 뼈대 역할을 합니다. 자석이 강철에 닿으면 재료가 자기 회로를 닫습니다. 자속은 장치의 북극에서 강철 부하를 통과하여 다시 남극으로 이동합니다. 이러한 원활한 회로 완성은 중공업 리프트에 필요한 막대한 유지력을 생성합니다.
이 기술의 주요 작동 이점 중 하나는 유지력에 대한 절대적인 제어입니다. 시스템은 운전자 입력에 즉각적으로 반응합니다.
에너지 공급: 전력을 공급하면 코일을 통해 전류가 즉시 강제됩니다. 이는 장치와 부하 사이에 즉각적이고 견고한 결합을 생성합니다.
전원 차단: 전력을 차단하면 1차 자기장이 중지됩니다.
역방향 펄스: 단순히 전원을 차단하는 것만으로는 깨끗한 드롭이 충분하지 않습니다. 철 재료는 잔류 자성을 유지하여 작은 조각 조각이 달라붙는 경우가 많습니다. 컨트롤러는 이 잔류 자성을 중화하기 위해 짧은 역전류를 적용합니다. 이 역 펄스는 매번 명확하고 깨끗한 부하 해제를 보장합니다.
시설 관리자는 세 가지 주요 자기 기술 중에서 선택해야 합니다. 각 시스템은 특정 운영 환경에 적합한 고유한 내부 메커니즘을 활용합니다.
이 장치는 네오디뮴과 같은 고에너지 희토류 물질 블록을 사용합니다. 외부 전기 공급이 필요하지 않습니다. 작업자는 기계식 레버를 사용하여 수동으로 자기장을 결합 및 분리합니다. 이 레버는 내부 자기 블록을 물리적으로 회전시켜 자속 경로를 정렬하거나 잘못 정렬합니다. 이는 기계 공장의 더 작고 균일한 하중에 매우 잘 작동합니다. 그러나 대규모, 수톤에 달하는 리프트에 필요한 확장성이 부족합니다.
위에서 설명한 대로 이러한 장치가 작동하려면 지속적인 전력 공급이 필요합니다. 이는 빠른 사이클 시간과 가변적인 힘을 요구하는 환경에서 탁월합니다. 고주파 스크랩 야적장, 대형 철강 공장 및 자동화된 생산 라인에서 흔히 찾을 수 있습니다. 작업자는 특정 양의 재료를 픽업하기 위해 입력 전압을 쉽게 조정할 수 있어 비교할 수 없는 다양성을 제공합니다.
EPM은 두 기술을 혼합합니다. 그들은 내부 영구 자석의 자기 상태를 전환하기 위해 짧은 전기 펄스를 사용합니다. 일단 활성화되면 부하를 안전하게 유지하기 위해 지속적인 전력이 필요하지 않습니다. 이 현대적인 대안은 정전 중에 부하가 절대 떨어지지 않기 때문에 안전을 최우선으로 생각합니다. 또한 뛰어난 에너지 효율성을 제공합니다.
기술 유형 | 핵심 메커니즘 | 전력 요구 사항 | 이상적인 사용 사례 |
|---|---|---|---|
영구적인 | 희토류 블록, 수동 레버 | 없음 | 작은 상점, 균일한 접시 |
전자석 | 코일, 연속 DC 전류 | 마디 없는 | 스크랩 야드, 가변 용량 요구 |
전기영구 | 전기 펄스 스위치 극성 | 짧은 맥박만 | 안전성이 높은 자동화 환경 |
자기 리프팅으로 전환하면 공장 현장이 즉시 개선됩니다. 운영상의 이점은 주로 속도, 안전 및 물리적 설치 공간과 관련이 있습니다.
처리 속도: 수동 슬링, 연결 및 차단을 완전히 제거합니다. 크레인 운전자는 객실에서 바로 즉각적인 부착 및 분리 기능을 누릴 수 있습니다. 이로 인해 사이클 시간이 대폭 단축됩니다.
하중 무결성: 기계적 클램프는 종종 재료를 깎거나 구부립니다. 자기장은 표면 전체에 리프팅 힘을 고르게 분산시킵니다. 이는 얇은 강판이나 고도로 마감된 금속 부품의 국부적인 손상을 방지합니다.
공간 효율성: 기존 장비에서는 작업자가 후크를 부착할 수 있도록 화물 측면 주위에 충분한 여유 공간이 필요합니다. 자석은 윗면에서만 맞물립니다. 이 제로 클리어런스 기능을 통해 자재를 단단히 쌓아 바닥 공간을 최대화할 수 있습니다.
효율성에도 불구하고 이러한 시스템에는 특정한 물리적 한계가 있습니다. 엔지니어링 단계에서 이러한 제약 조건을 고려해야 합니다.
전력 의존성: 지속적인 전기 요구 사항으로 인해 심각한 위험이 발생합니다. 갑작스러운 그리드 오류로 인해 자기장이 즉시 중단됩니다. 오류 방지 엔지니어링이 없으면 부하가 떨어집니다. 시설 관리자는 백업 시스템을 설치해야 합니다.
열 분해: 연속 작동으로 인해 상당한 내부 코일 열이 발생합니다. 듀티 사이클이 높으면 코일의 전기 저항이 상승합니다. 이는 전체 자기 리프팅 용량을 일시적으로 감소시킵니다. 과열을 방지하려면 올바른 듀티 사이클 등급을 지정해야 합니다.
재료 제약: 이 기술은 강자성 금속에만 작동합니다. 특수 합금이나 고탄소강을 취급할 경우 효율성이 크게 떨어집니다. 게다가 표면 장벽은 성능을 크게 방해합니다.
산업용 리프팅 전자석을 구입하려면 신중한 수학적 평가가 필요합니다. 단순히 화물의 총 중량을 브로셔의 최대 정격 용량과 일치시킬 수는 없습니다.
재료 두께는 자기 포화라는 현상으로 인해 실제 리프팅 용량을 직접적으로 나타냅니다. 자속이 통과하려면 충분한 물리적 금속 질량이 필요합니다. 얇은 강철판은 강력한 장치에서 생성되는 전체 자속을 흡수할 수 없습니다. 1/8인치 판금 조각에 튼튼한 자석을 놓으면 플럭스가 금속을 통해 완전히 아래 공기로 흘러 들어갑니다. 이는 제조업체의 정격 용량에 비해 실제 유지력을 크게 감소시킵니다. 자석의 극 구조를 하중의 최소 두께에 맞춰야 합니다.
자석 표면과 강철 하중 사이의 거리가 증가함에 따라 자력은 기하급수적으로 저하됩니다. 우리는 이 거리를 "공극"이라고 부릅니다. 산업 환경에서 공극은 실제 빈 공기로 구성되는 경우가 거의 없습니다. 녹, 흑피, 두꺼운 페인트, 먼지, 울퉁불퉁한 표면 모두가 공극의 역할을 합니다. 거친 녹의 단순한 층은 자석을 순수한 강철에서 몇 밀리미터 떨어진 곳으로 밀어낼 수 있습니다. 이렇게 작은 간격으로 인해 자기 유지력이 50% 이상 줄어들 수 있습니다. 장비 크기를 지정할 때 항상 최악의 표면 상태를 평가하십시오.
시설 처리량을 기준으로 필요한 듀티 사이클을 계산해야 합니다. 듀티 사이클은 특정 기간 동안 자석에 전원이 공급되는 시간의 비율을 나타냅니다. 일반적인 정격에는 50% 또는 75% 듀티 사이클이 포함됩니다. 50% 자석을 계속 밀어서 작동시키면 과열되어 부하가 떨어집니다.
주변 열도 큰 역할을 합니다. 주조소에서 뜨거운 빌렛을 취급하면 심각한 외부 열 응력이 발생합니다. 표준 코일은 이러한 조건에서 파손됩니다. 고온 환경에는 특수 내부 절연, 양극 산화 알루미늄 코일 및 맞춤형 방열 하우징이 필요합니다.
귀하의 크레인 인프라는 새로운 장비를 지원해야 합니다. 필요한 DC 전압을 평가합니다. 대부분의 산업용 장치는 230V DC에서 작동합니다. 표준 AC 라인 전력을 안정적인 DC로 변환하려면 전용 제어 패널과 정류기가 필요합니다. 또한 크레인 전기화 호환성을 평가하십시오. 전력 공급을 원활하게 관리하려면 브리지 크레인에 직접 장착된 튼튼한 케이블 릴이나 보조 발전기가 필요할 것입니다.
산업 안전 기관은 후크 아래 리프팅 장치를 엄격하게 규제합니다. 북미 지역에서는 ASME B30.20 표준에 따라 마그네틱 리프터의 작동 안전, 검사 및 유지 관리가 규정됩니다. 한편 ASME BTH-1 표준은 구조 및 기계 설계 기준을 관리합니다. 이러한 프레임워크를 준수하면 장비가 역동적인 산업적 힘을 안전하게 처리할 수 있습니다.
제조업체는 완벽한 실험실 조건에서 자석의 최대 이탈력을 결정합니다. 그들은 두껍고 편평하며 가공된 저탄소 강철 조각을 사용합니다. 실제 조건은 실험실과 결코 일치하지 않습니다. 따라서 안전기준에서는 엄격한 분리계수를 요구하고 있습니다. 산업용 자석 리프팅의 경우 2:1 또는 3:1 안전 여유를 준수해야 합니다. 최악의 경우 하중의 무게가 5,000파운드인 경우 최소 10,000~15,000파운드의 이탈력으로 테스트된 장치가 필요합니다.
정전은 전자기 리프팅에서 가장 큰 위험을 나타냅니다. 안전 규정 준수는 오류 방지 아키텍처의 통합을 요구합니다. 연속 전원 장치를 무정전 전원 공급 장치(UPS) 및 강력한 배터리 백업 뱅크와 쌍을 이루어야 합니다. 이 시스템은 즉시 전압 강하를 감지하고 배터리 전원으로 전환합니다. 시스템은 지정된 기간(일반적으로 15~20분) 동안 최대 정격 부하를 유지해야 합니다. 이 창은 작업자에게 아래 영역을 정리하고 화물을 수동으로 안전하게 내릴 수 있는 충분한 시간을 제공합니다.
하드웨어 안전 장치는 적절한 유지 관리 루틴 없이는 아무 의미가 없습니다. 운전자는 무게 중심 정렬 및 안전하지 않은 공극 인식에 대한 특정 교육을 받아야 합니다. 유지 관리 팀은 자기 접착 강도에 대한 정기적인 테스트를 수행해야 합니다. 케이블 무결성, 제어판 정류기 및 내부 절연 저항을 지속적으로 모니터링해야 합니다. 사전 예방적인 검사는 장기적인 신뢰성을 보장하고 치명적인 낙하를 방지합니다.
리프팅 전자석은 수동적이고 위험한 병목 현상에서 자재 취급을 고속 자동화 프로세스로 효과적으로 전환합니다. 그러나 이러한 변화는 시설 관리자가 자속의 엄격한 물리적 한계를 존중하는 경우에만 성공합니다. 구매자는 지속적인 전력 공급 및 필수 백업 안전 시스템을 지원하는 시설의 능력과 가변 제어에 대한 필요성을 신중하게 비교해야 합니다.
다음 단계에서는 전문 애플리케이션 엔지니어와 직접 상담해야 합니다. 재료 유형, 두께 및 최악의 표면 상태를 포괄하는 포괄적인 부하 분석을 수행합니다. 이 데이터를 바탕으로 원형 스크랩 자석, 직사각형 빌렛 리프터 또는 복잡한 다중 자석 스프레더 빔 등 필요한 정확한 폼 팩터에 대한 특정 견적을 자신있게 요청할 수 있습니다.
A: 용량은 수백 파운드에서 100톤 이상까지 다양합니다. 그러나 실제 용량은 재료 두께, 에어 갭 및 리프팅되는 특정 합금에 따라 엄격하게 결정됩니다. 10톤짜리 자석은 얇고 녹슨 강철 2톤만 안전하게 들어올릴 수 있습니다.
A: 백업 시스템이 없으면 자기장이 즉시 소멸되어 부하가 떨어집니다. 산업용 장치는 전력이 복구되거나 수동으로 내려질 수 있을 때까지 부하를 안전하게 유지하기 위해 자동화된 배터리 백업 시스템과 쌍을 이루어야 합니다.
A: 그렇습니다. 하지만 표준 전자석은 재료 온도가 퀴리점에 가까워지면 효율성이 떨어집니다. 갓 압연된 강철과 같이 100°C(212°F)를 초과하는 재료를 취급하려면 특수 고온 전자석이 필요합니다.
A: 제조업체의 정격 용량은 모든 자속을 흡수할 수 있을 만큼 두꺼운 깨끗하고 평평한 저탄소 강철 테스트 블록을 가정합니다. 얇은 판, 녹, 페인트, 굽힘/박리 효과 또는 고합금강과 같은 실제 조건으로 인해 이 용량이 감소합니다.
