연속주조용 고자기강도 슬래브 인롤 전자교반기(EMS)의 응용 및 기술
현재 위치: » 뉴스 센터 » 회사 뉴스 » 연속주조용 고자기강도 슬래브 인롤 전자교반기(EMS)의 응용 및 기술

연속주조용 고자기강도 슬래브 인롤 전자교반기(EMS)의 응용 및 기술

번호 검색 :0     저자 :사이트 편집기     게시: 2021-09-06      원산지 :강화 된

연속주조용 고자기강도 슬래브 인롤 전자교반기(EMS)의 응용 및 기술

연속주조용 고자기강도 슬래브 인롤 전자교반기(EMS)의 응용 및 기술

연속 주조를 위한 전자기 교반은 고효율 및 고품질 연속 주조에 필요한 공정이 되었으며, 이는 주조 스트랜드의 내부 구조를 효과적으로 개선할 뿐만 아니라 중심 편석을 줄이고 중심 수축을 제거하며 편곡된 입자 비율을 증가시킬 수 있습니다.

NS스트랜드 전자교반기(S-EMS)편석(exquiaxed grain)을 생성할 수 있을 뿐만 아니라 스트랜드 중심의 용질 조성을 균질화하여 캐스팅 스트랜드의 중심 편석을 최소화합니다.

내용은 다음과 같습니다.

Slab Strand 전자교반기(S-EMS)의 작동원리

슬라브 스트랜드 전자교반기(S-EMS)의 일반적인 종류와 특징

h를 사용한 인롤 전자기 교반 기술높은 자기 강도

야금 효과

작동 원리Slab Strand 전자교반기(S-EMS)

한 쌍의 진행파 자기장 전자기 교반기는 슬래브의 2차 냉각 영역의 적절한 위치에 대면하여 설치되었습니다.NS극에 해당하는 교류 자기장 B가 생성되어 일정한 속도로 같은 방향으로 움직인다(진행파 자기장).진행파 자기장 B는 스트랜드에 유도 전류를 유도하고, 이 전류는 진행파 자기장 B와 상호 작용하여 스트랜드의 용강에 전자기력 F를 생성합니다.F의 방향은 항상 진행파 자기장의 방향과 동일합니다.(그림 1 참조)

1630976313(1)

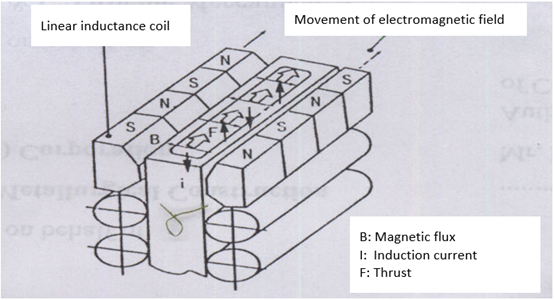

그림 1 전자기 교반기의 작동 원리

전자기력 F는 주조 스트랜드의 용강을 밀어서 주조 스트랜드의 한 좁은 표면에서 다른 표면으로 이동합니다.움직이는 쇳물이 좁은 표면에 부딪히면 인발 방향을 따라 위아래로 루프를 형성하여 나비 모양의 교반장을 형성합니다.상부 및 하부 교반 영역은 판 너비의 약 2-3배입니다.(그림 2 참조)

1630976453(1)

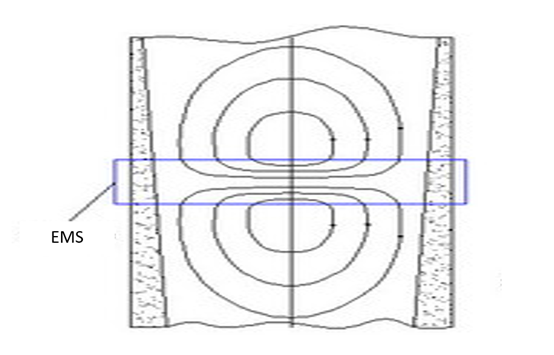

그림 2 교반된 용강의 유동장


슬라브 스트랜드 전자교반기(S-EMS)의 일반적인 종류와 특징

슬라브 스트랜드 전자교반기(S-EMS)에는 3가지 종류가 있으며 주요 기술적 특징은 다음과 같습니다.

유형

자극 삽입

후면 롤러

롤러형(고자력의 EMS 롤러)

코일의 양

한 쌍을 형성하기 위해 마주보고 설치된 2개의 조각

한 쪽에 설치된 1개 조각

2쌍을 형성하는 롤러 4개

인덕터 권선

동관권선, 크래머형

쿠퍼관 권선, 반복형

플랫 쿠퍼 와이어 권선, 크래머 유형

현재의

2×700A

2000A以上

2000A 이상

2×400A

중심 전자기 추력

100mmFe

35-60mmFe

1 쌍: 60 -80 mmFe;

병렬로 2쌍: 100-120 mmFe

효과면

내부 및 외부 호 모두

단면

내부 및 외부 호 모두

설치 위치

Seg.1 ~ Seg.6에 설치할 수 있습니다.

직선 호 영역에 설치하기에 적합하지만 위치를 조정할 수 없음

Seg.1 ~ Seg.6 직선 호의 끝부분에 설치 가능합니다.

세그먼트 수정

특수 세그먼트가 필요합니다.

롤러 열의 구조를 변경해야 합니다.

롤러 열의 구조는 그대로 유지되지만 연속 캐스터의 구조는 변경해야 합니다.

세그먼트 및 연속 캐스터 구조의 변경이 거의 없습니다.

장점

높은 전자기 강도로 다양한 강철 등급의 교반에 적용될 수 있습니다.

설치 위치는 다양한 강종에 따라 유연하게 조정할 수 있습니다.

긴 서비스 수명.

롤러 행의 구조는 변경되지 않습니다.

서비스 수명이 깁니다.

높은 전자기 강도로 주요 철강 등급의 교반에 적용될 수 있습니다.

병렬로 설치된 2쌍은 모든 강철 등급의 교반에 적용될 수 있습니다.

다양한 강종에 따라 설치 위치를 유연하게 조정할 수 있습니다.

단점

세그먼트를 사용자 정의해야 합니다.

롤러 거리가 증가했습니다.

팽창을 일으킵니다.

낮은 전자기 강도;

설치 위치를 조정할 수 없습니다.

서비스 수명은 길지 않습니다.

유지보수가 불편합니다.

높은 전자기 강도 기술이 적용된 인롤 EMS

E자형 철심은 코깅이 없는 원통형 철심으로 설계되었으며, 전자교반롤러의 작업면 이외의 면에는 자기 차폐 링이 설치되어 있습니다.일반적인 구조는 다음 그림과 같습니다(그림 3 참조).

1630976503(1)


1: 자기 차폐 링;2: 권선;3: 원통형 철심

그림 3 일반적인 구조

E자형 철심을 코깅 없이 원통형 철심으로 변경하면 권선의 공간 활용도를 극대화하고 철심의 자기장을 증가시켜 자기장의 강도를 높이고 전자기 강도를 높일 수 있다.

전자기 교반 롤러의 작업 표면 이외의 측면에 자기 차폐 링을 추가하면 반응 방향에서 자기가 누출되는 것을 방지할 수 있으므로 작업 표면의 자기장 강도를 크게 증가시키고 전자기 강도를 증가시킬 수 있습니다.

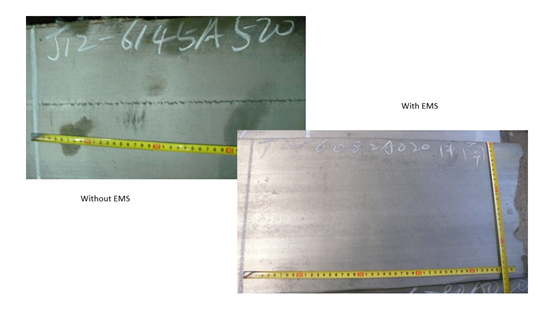

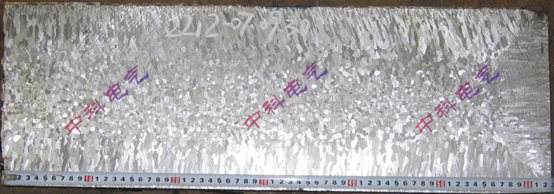

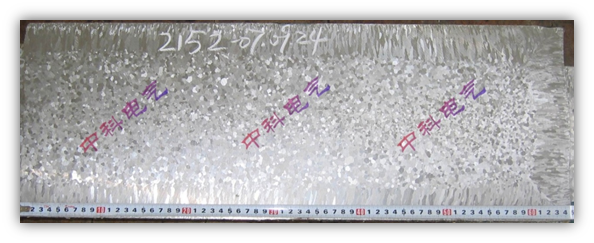

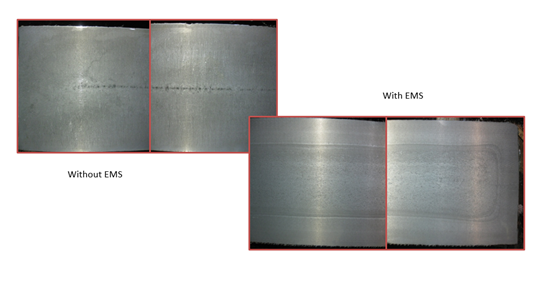

야금 효과

1630976560(1)


1630976591(1)


규소강


1630976688(1)

1630976727(1)

인롤 EMS 외에도 Zhongke Electric은리프팅 자석,턴디쉬용 인덕션 히터,케이블 릴등. 우리는 좋은 품질과 최고의 서비스의 제품을 제공하게 된 것을 기쁘게 생각합니다.


Zhongke Electric은 연속 압연을 위한 온라인 가열 시스템뿐만 아니라 전자기 야금을 위한 완벽한 솔루션을 제공하고 R&D에 전념하고 있습니다.
