고품질 강철을 생산하려면 연속 주조 중에 정밀한 유체 흐름 제어가 필요합니다. 완벽한 결과를 얻기 위해 설정하고 잊어버리는 측정항목에만 의존할 수는 없습니다. 공장 관리자와 공정 엔지니어는 공장 현장에서 중요한 현실에 직면해 있습니다. 진정한 운영 우수성을 달성하려면 기본 OEM 지침을 넘어서야 합니다. 지속적인 개선을 위해서는 전자기 교반(EMS) 매개변수, 특히 주파수와 전류를 교정하는 것이 필수적입니다. 강철 등급, 단면 크기 및 주조 속도를 기준으로 이러한 설정을 최적화해야 합니다. 이렇게 하면 중심선 분리와 다공성을 효과적으로 제거하는 데 도움이 됩니다. 이 기술 분석에서는 EMS 매개변수를 평가, 교정 및 하드웨어 일치시키는 방법을 보여줍니다. 우리는 정확한 조정이 어떻게 검증 가능한 야금학적 결과로 이어지는지 탐구합니다. 자기장과 로렌츠 힘의 복잡성을 탐색하는 방법을 배우게 됩니다. 궁극적으로 이러한 변수를 마스터하면 연속 주조 작업이 매우 효율적이고 결함 없는 프로세스로 전환됩니다.
잘못 보정된 EMS 설정으로 인해 대규모 운영 병목 현상이 발생합니다. 이는 높은 거부율과 상당한 에너지 낭비로 직접적으로 이어집니다. 작업자가 유체 역학을 무시하면 내부 결함으로 인해 연속 주조 작업이 어려워집니다. 매개변수가 최적의 기준선에서 벗어날 때 V-분리 및 내부 브리징이 발생합니다. 브리징은 응고 중에 수상돌기가 조기에 만날 때 발생합니다. 이는 필요한 액체 공급을 차단하여 최종 제품에 심각한 다공성을 유발합니다. 이러한 비용이 많이 드는 금속학적 실패를 방지하려면 교반 매개변수를 정밀하게 제어해야 합니다.
최적화된 EMS 설정은 기본 성공 기준을 재정의합니다. 이는 제품 믹스 전반에 걸쳐 등축 결정 비율을 최대화합니다. 정밀한 교반을 통해 표면부터 코어까지 전체 응고 구조를 개선합니다. 동시에, 세심한 매개변수 제어를 통해 특정 에너지 소비를 최소화합니다. 전력망에 과부하가 걸리지 않고 더 나은 강철 품질을 얻을 수 있습니다. 효율성과 야금학적 우수성은 서로 조화를 이루어야 합니다.
정확한 매개변수 제어의 경제적 영향은 상당합니다. 최적화된 자기장은 더 높은 주조 속도로 직접 변환됩니다. 주조 속도가 빨라지면 일일 톤수가 늘어나고 공장 수익성이 향상됩니다. 또한, 정확한 제어를 통해 더욱 다양한 고탄소강 및 합금강을 생산할 수 있습니다. 내부 건전성을 희생하지 않고도 이러한 운영 유연성을 얻을 수 있습니다. 정확한 매개변수 제어는 전체 플랜트 생산량과 시장 경쟁력을 직접적으로 향상시킵니다.
자기 침투의 물리학은 전적으로 표피 효과에 의존합니다. 주파수는 자기장 침투 깊이와 반비례 관계를 공유합니다. 고주파수는 전도성 물질 표면 근처에 자기 에너지를 집중시킵니다. 반대로, 낮은 주파수는 자기장이 액체 코어 깊숙이 도달하도록 허용합니다. 표준 그리드 전력은 50 또는 60Hz에서 작동합니다. 이 주파수는 두껍고 굳어지는 강철 껍질을 관통하는 데 실질적으로 쓸모가 없습니다. 가닥 내에서 교반이 일어나는 위치를 정확히 지정하려면 주파수를 조작해야 합니다.
주파수를 특정 섹션 크기에 맞추는 것은 협상할 수 없습니다. 주조 형식이 다르면 유체 역학에 대해 근본적으로 다른 접근 방식이 필요합니다.
이 특정 렌즈를 통해 현재 하드웨어를 주의 깊게 평가해야 합니다. 귀하의 장비가 귀하의 제품 혼합에 필요한 주파수 대역폭을 지원하는지 평가하십시오. 제한된 가변 주파수 드라이브는 고급 등급을 캐스팅하는 능력을 제한합니다. 시스템이 5Hz 미만으로 안정적으로 떨어질 수 없다면 큰 꽃의 핵심을 휘젓는 데 어려움을 겪게 될 것입니다. 저주파 변환기를 업그레이드하면 중앙선 품질이 크게 향상되는 경우가 많습니다.
현재 설정은 시스템의 전체 자속 밀도를 결정합니다. 이 자속 밀도는 용강 내에서 로렌츠 힘을 생성합니다. 로렌츠 힘은 액체 풀의 실제 물리적 회전을 유도합니다. 전류가 높을수록 유체 속도가 빨라집니다. 성장하는 수상돌기 팔을 잘라내려면 충분한 속도가 필요합니다. 이러한 전단 작용은 새로운 결정립 핵 생성을 촉진하고 미세한 등축 구조를 생성합니다.
그러나 전류를 너무 높이면 심각한 "과도한 교반" 위험이 발생합니다. 고전류 애플리케이션의 한계를 이해해야 합니다. 공격적인 유체 속도는 일반적으로 백색 띠로 알려진 음의 분리를 유발합니다. 용질이 고갈된 액체는 응고 전면을 씻어내며 최종 제품에 뚜렷하고 약한 고리를 남깁니다. 높은 전류는 또한 금형 응용 분야에서 위험한 메니스커스 난류를 생성합니다. 이러한 난류로 인해 금형 분말이 혼입될 위험이 증가합니다. 동반된 슬래그는 표면 품질을 저하시키고 비용이 많이 드는 하류 컨디셔닝을 강요합니다.
이러한 힘의 균형을 안전하게 유지하려면 명확한 최적화 매트릭스가 필요합니다. 생산하는 모든 등급에 대해 정확한 전류-주조 속도 비율을 설정하십시오. 주조 속도가 높을수록 일반적으로 더 높은 교반 강도가 필요합니다. 액체 풀은 더 깊고 응고가 훨씬 더 빠르게 진행됩니다. 그러나 강철 등급 민감도를 기준으로 이 강도를 제한해야 합니다. 고탄소강은 공격적인 흐름 변화에 매우 민감합니다. 필수 용질을 씻어내지 않고 수상돌기를 파괴하려면 전류를 조절해야 합니다.
최적의 전류 매트릭스를 설정하려면 다음 단계를 따르십시오.
최적화 매트릭스: 단면 크기별 일반 EMS 매개변수
| 주조 형식 | 일반 주파수(Hz) | 전류 강도 목표 | 1차 금속학적 목표 |
|---|---|---|---|
| 큰 꽃 | 1.5~3.0Hz | 높은 | 코어 등축 결정 성장 |
| 표준 빌렛 | 3.0~6.0Hz | 중간-높음 | 중심선 분리 제거 |
| 얇은 슬래브 | 4.0~8.0Hz | 중간 | 표면 품질, 세척 입자 |
오늘날 전산유체역학(CFD)과 자기유체역학(MHD) 모델링은 중요한 역할을 합니다. THERCAST와 같은 도구는 복잡한 유체 흐름과 열 분포를 시뮬레이션하는 데 도움이 됩니다. 이는 입자 추적 및 기준 매개변수 추정을 위한 탁월한 플랫폼입니다. 시뮬레이션 소프트웨어는 엔지니어에게 극한의 설정을 테스트할 수 있는 안전한 샌드박스를 제공합니다. 플랜트에서 호를 공격하기 전에 로렌츠 힘 벡터를 시각화할 수 있습니다.
그러나 구현 현실은 이상적인 수학적 시뮬레이션과 크게 다른 경우가 많습니다. 공장 현장에서는 엄청나게 가혹한 주조 환경에 직면하게 됩니다. 금형 동관 감쇠는 실제 자기장을 크게 약화시킵니다. 지속적인 열 응력으로 인해 시간이 지남에 따라 코일 성능 저하가 발생합니다. 더욱이, 강철 전도도는 응고 중에 온도가 떨어지면서 극적으로 변합니다. 표준 모델은 종종 이러한 동적인 실제 변수를 정확하게 설명하는 데 어려움을 겪습니다.
소프트웨어 예측에만 의존하는 경우 채택 위험이 높습니다. 현장별 테스트 없이 문헌 기반 매개변수를 직접 적용하는 것은 위험합니다. 모델을 검증하려면 엄격한 경험적 테스트를 수행해야 합니다. 유황 인쇄와 매크로 에칭을 사용하여 내부 구조를 확인합니다. 공장 현장에서의 반복적인 조정은 시뮬레이션과 현실 사이의 격차를 해소합니다. 소프트웨어가 시작점을 안내하도록 하되, 매크로에칭 결과가 최종 생산 레시피를 결정하도록 하십시오.

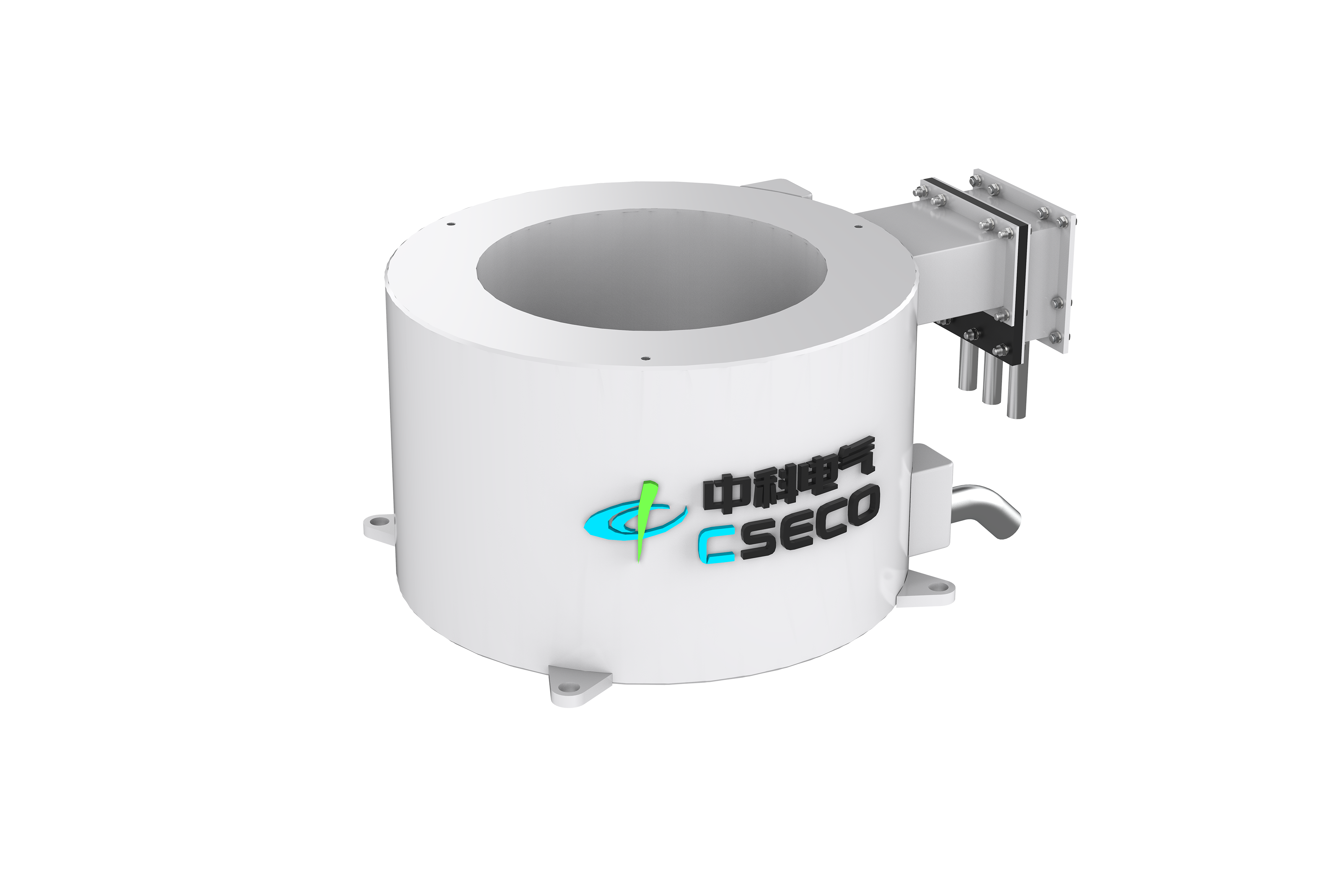

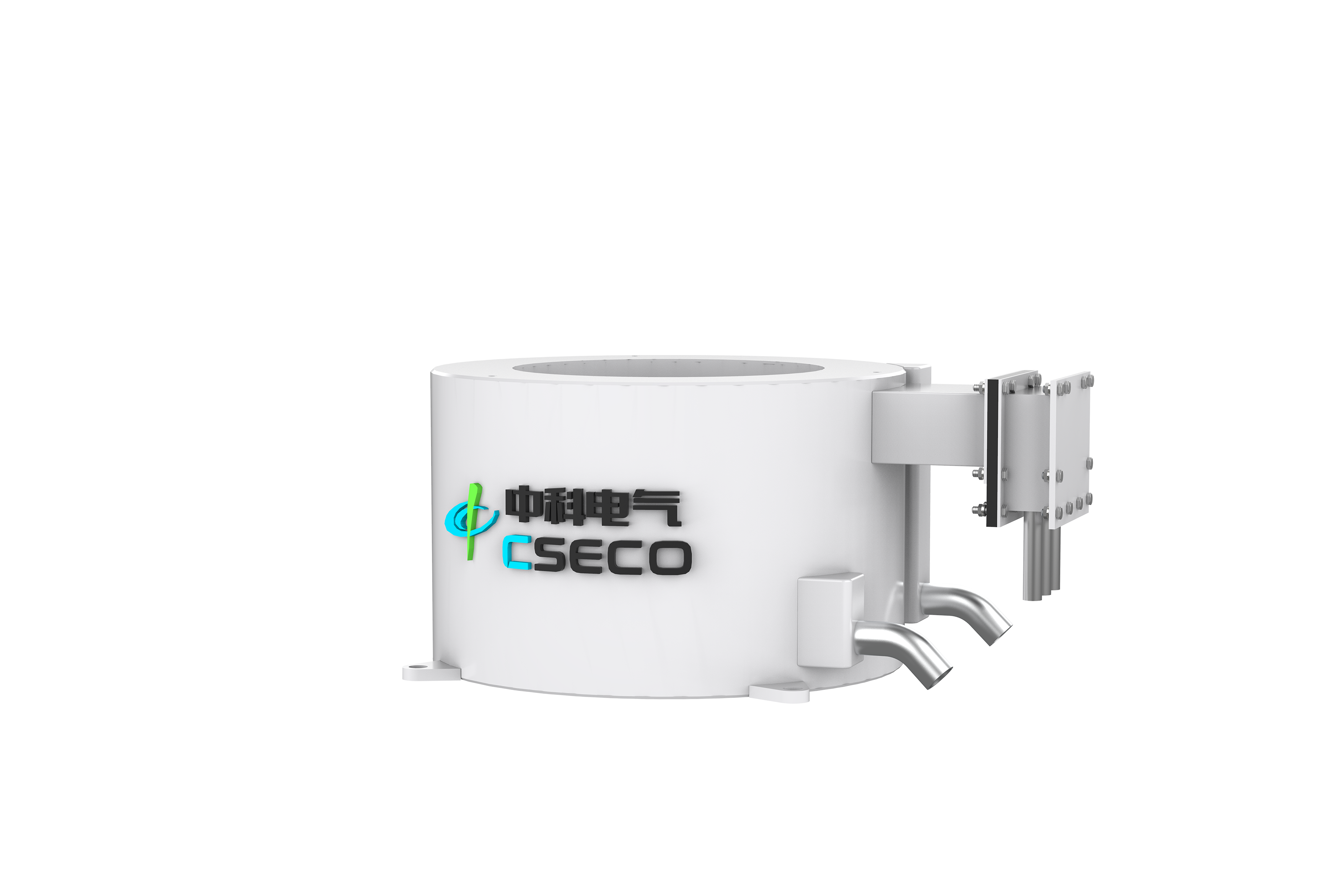

새로운 하드웨어를 조달하려면 엄격한 기술 조사가 필요합니다. 평가할 때는 금속 전자기 교반기를 기본 사양에 중점을 두십시오. 저주파 파형 품질을 자세히 살펴보십시오. 구리 주형의 과도한 가열을 방지하려면 고조파 왜곡 제한을 매우 엄격하게 설정해야 합니다. 코일 절연 내구성이 가장 중요합니다. 항상 클래스 H 또는 클래스 C 절연을 요구하십시오. 이 프리미엄 절연 등급은 심한 복사열을 견디고 갑작스러운 냉각수 고장으로부터 보호합니다.
제어 시스템 유연성은 또 다른 중요한 평가 요소를 나타냅니다. 현대식 주조를 위해서는 고급 PLC 및 VFD 조합이 필요합니다. 이러한 시스템을 사용하면 프로그래밍 가능한 등급별 레시피 관리가 가능합니다. 수동 다이얼과 아날로그 컨트롤은 과거의 것입니다. 즉석에서 매개변수를 조정하려면 디지털 정밀도가 필요합니다. 고급 VFD는 연속 교반 모드와 간헐적 교반 모드 사이의 동적 전환을 원활하게 처리합니다.
공급업체 검증은 조달의 마지막이자 중요한 단계로 남아 있습니다. OEM 마케팅 주장을 맹목적으로 신뢰하지 마십시오. 계약에 서명하기 전에 실제 파일럿 데이터를 요구하십시오. 유사한 공장의 교반 및 비교반 결과를 보여주는 매크로 구조 비교를 요청하십시오. 높은 암페어 조건에서 장기 코일 수명을 자세히 설명하는 참조 자료를 요청하세요. 신뢰할 수 있는 야금 전자기 교반기는 수년간의 심한 작동에도 일관된 자속 밀도를 유지해야 합니다. 엄격한 공급업체 심사를 통해 원시 하드웨어뿐만 아니라 솔루션 구매를 보장합니다.
전자기 교반을 마스터하려면 두 가지 서로 다른 물리적 힘의 균형이 필요합니다. 빈도는 액체 풀 내에서 교반이 일어나는 위치를 정확하게 나타냅니다. 전류는 자기장이 용강을 얼마나 강하게 휘젓는지 정확하게 나타냅니다. 진정한 야금학적 우수성을 달성하려면 두 변수를 조화시켜야 합니다. 공장 관리자는 매우 민감한 합금 등급을 주조하기 위해 기본 설정에 의존할 수 없습니다.
실행 가능한 다음 단계는 명확하고 즉각적입니다. 현재 EMS 매개변수에 대한 포괄적인 프로세스 감사를 수행하는 것이 좋습니다. VFD 설정점을 실제 매크로 구조 결함 로그와 직접 비교하십시오. 하드웨어 업그레이드나 값비싼 새 모델링 소프트웨어에 막대한 투자를 하기 전에 이 작업을 수행하십시오. 데이터 기반 조정은 종종 기존 장비에 숨겨진 엄청난 잠재력을 열어줍니다. 먼저 기준선을 최적화하면 연속 주조 품질이 극적으로 향상됩니다.
A: 표피 효과로 인해 자기장이 액체 코어 깊숙이 침투하지 못합니다. 이로 인해 내부 교반이 약해지고 등축 구역이 제대로 형성되지 않으며 에너지가 낭비됩니다. 교반력은 전적으로 표면이나 구리 몰드 자체 내에 국한된 상태로 유지됩니다.
A: 고탄소강은 중심선 분리에 매우 민감합니다. 현재를 경험적으로 평가해야 합니다. 기본 계산 모델에서 시작한 다음 하향 조정합니다. 최종 제품에 심각한 흰색 띠를 일으키지 않고 수지상 성장을 깨뜨리는 최소 임계값을 찾고 싶습니다.
답: 그렇습니다. 선도적인 시스템은 고급 저주파 변환기와 다상 전원 공급 장치를 활용합니다. 이러한 시스템은 일반적으로 1~10Hz의 동적이며 조정 가능한 주파수 범위를 제공합니다. 이러한 유연성을 통해 작업자는 정확히 동일한 스트랜드의 다양한 주조 형식 및 강철 등급에 맞게 설정을 맞춤화할 수 있습니다.
